【名称】千舟町架道橋
【改修】No
【現存】Yes
【所在地】愛媛県松山市南江戸
【竣工年】2024年
【改修年】
【解体年】
【施設の分類】鉄道施設
【構造物の分類】橋梁・高架橋
【構造の種別】合成構造・複合構造
【コンクリートの分類/特徴】普通コンクリート、高流動コンクリート
【個別技術】
【発注者/所有者】四国旅客鉄道株式会社
【設計者】
【施工者】

【構造物の諸元】
桁:単純H鋼埋込み桁(桁長L=42.9m)
ゴムシュー+鋼角ストッパー(ダンパー式)
下部工:RC張出し式基礎連結橋脚(鋼管ソイルセメント杭)

【コメント】

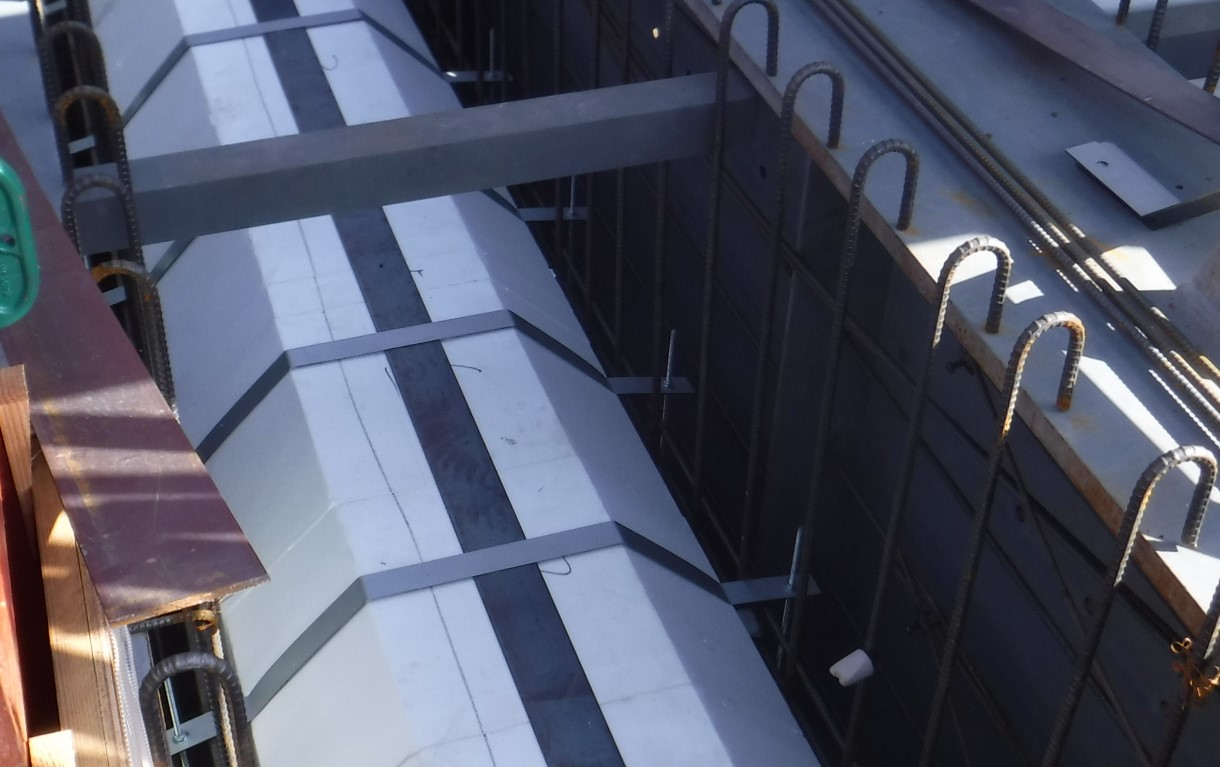

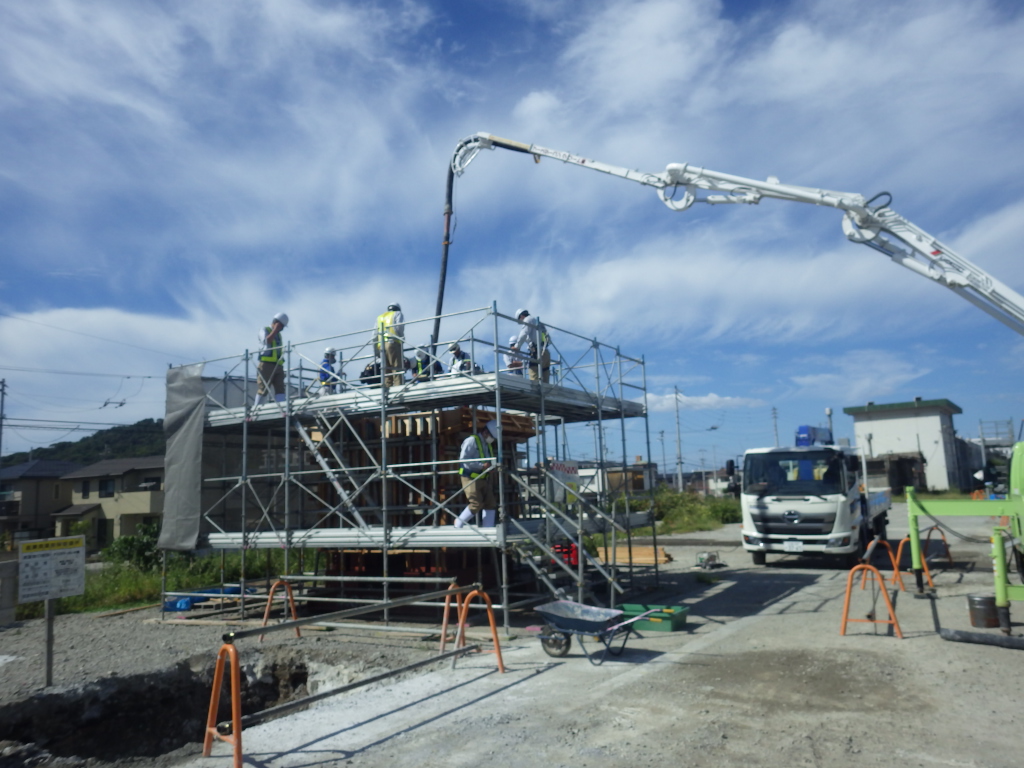

松山駅付近連続立体交差事業の新たな高架施設を構成する千舟町架道橋の施工は、高架切替までの工程における事業全体のクリティカルパスとなっており、工期短縮が求められていました。加えて、手戻りが発生しないための品質確保が必要でした。そこで、発泡スチロール(EPS)および埋設型枠を用いた型枠作業の工程短縮、高流動コンクリートを用いた品質確保を実施しました。
